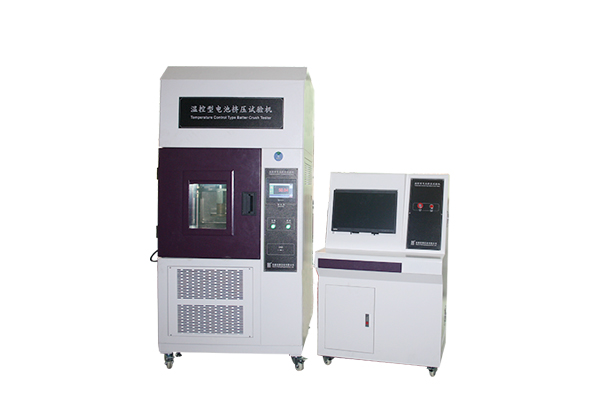

產品名稱：溫控型電池擠壓針刺一體機
產品型號：GX-5067-2CSM
產品用途：主要用于模擬用于在一定溫度條件下模擬各類電池受到擠壓變形后的安全可靠性檢測。通過實驗室的擠壓試驗或強制內部短路或針刺試驗，模擬電池在受到外力碰撞導或穿刺致變形后的情況，同時得到試驗數據（如電池擠壓力，電池電壓、電池表面最高溫度、電池變形，電池壓力視頻數據等），為優化產品設計提供實驗數據與依據，以及安全風險性評估與驗證。
一、產品名稱：溫控型電池擠壓針刺一體機
二、產品型號：GX-5067-2CSM
三、產品用途：主要用于模擬用于在一定溫度條件下模擬各類電池受到擠壓變形后的安全可靠性檢測。通過實驗室的擠壓試驗或強制內部短路或針刺試驗，模擬電池在受到外力碰撞導或穿刺致變形后的情況，同時得到試驗數據（如電池擠壓力，電池電壓、電池表面最高溫度、電池變形，電池壓力視頻數據等），為優化產品設計提供實驗數據與依據，以及安全風險性評估與驗證。
1.傳動方式： | 伺服電機驅動 |
2.擠壓方向： | 1)對于圓柱形電池，擠壓電池的縱軸應與擠壓裝置的兩平板平行； 2)對于方形和軟包電池，只對電池的寬面進行擠壓； 3)對于硬幣式或紐扣式電池，采用電池上下兩平面與平板平行的方式進行擠壓； 4)1個樣品只做一次擠壓試驗. |
3.電池擠壓頭（板）： | 標準不銹鋼φ15cm的圓形擠壓板，易裝卸更換，數量1套 |
4.擠壓程度： | 測試過程中只要滿足以下條件中的任意一項（以最先達到為準），設備即可卸壓，完成擠壓測試。 擠壓力達到13 kN±0.78kN； 或電池的電壓下降至少100mV(或1/3)； 電池變形量達到原電池尺寸的50%以上（或1/10） |
5.最大壓力范圍： | 0~20kN（常用13 kN) |
6.壓力顯示精度： | 0.01N，傳感器分辨率：1/100,000 |
7.力量顯示： | 高精度壓力傳感并通過計算機顯示 |
8.控制方式： | 計算機遠程控制模式 |
9.測試速度： | 0~20mm/s可調可設定，精度±0.02mm/s |
10.單位轉換： | kg, N, lb,Mpa |
11.位移分辨率： | 0.001 mm |
12.電壓采集精度： | 0~60V |
13.電壓采集精度： | 1/10000 F.S， 1通道 |
14.數據采樣頻率： | 100Hz (每秒100次) |
15.有效測試空間： | 300*300*300mm（W*D*H） |
16.測試行程： | 200mm |
17.延時功能： | 1S-99H可任意設定及調整 |
18.溫度范圍： | -30℃~85℃ |
19.解析精度： | ±0.1℃ |
20.溫度波動度： | ±0.5℃ |
21.溫度精度： | ±2℃ |
22.極限低溫： | -30℃ |
23.升溫速率： | 平均3℃/min（空載，非線性平均升溫） |
24.降溫速度： | 平均1℃/min（空載，非線性平均降溫） |
25.機臺重量： | 約550kg |
26.機臺尺寸： | 960*900*1970mm（寬*深*高） |
27.控制器： | 1000*650*1330mm（寬*深*高） |
28.使用電源： | 1∮，380VAC±10%，50Hz/60Hz,26A |
29.設備最大功率： | 5kW |
產品名稱：溫控型電池擠壓針刺一體機
產品型號：GX-5067-2CSM
產品用途：主要用于模擬用于在一定溫度條件下模擬各類電池受到擠壓變形后的安全可靠性檢測。通過實驗室的擠壓試驗或強制內部短路或針刺試驗，模擬電池在受到外力碰撞導或穿刺致變形后的情況，同時得到試驗數據（如電池擠壓力，電池電壓、電池表面最高溫度、電池變形，電池壓力視頻數據等），為優化產品設計提供實驗數據與依據，以及安全風險性評估與驗證。
